Барабан механизма подъёма представляет собой цилиндрическую деталь с канавками (ручьями) для навивки грузового каната. Он получает вращение от редуктора через зубчатую ступицу и преобразует его в усилие, поднимающее груз. Если барабан или его ступица изношены, канат может лечь неровно, появится биение, рывки, а в худшем случае канат соскочит с барабана. Поэтому геометрия и прочность ступицы здесь критичны.
Все детали мы делаем по заводским чертежам, из легированных сталей с термообработкой. Зубья ступиц закалены — они не выкрашиваются и не стираются под нагрузкой.
Основные комплектующие барабанов

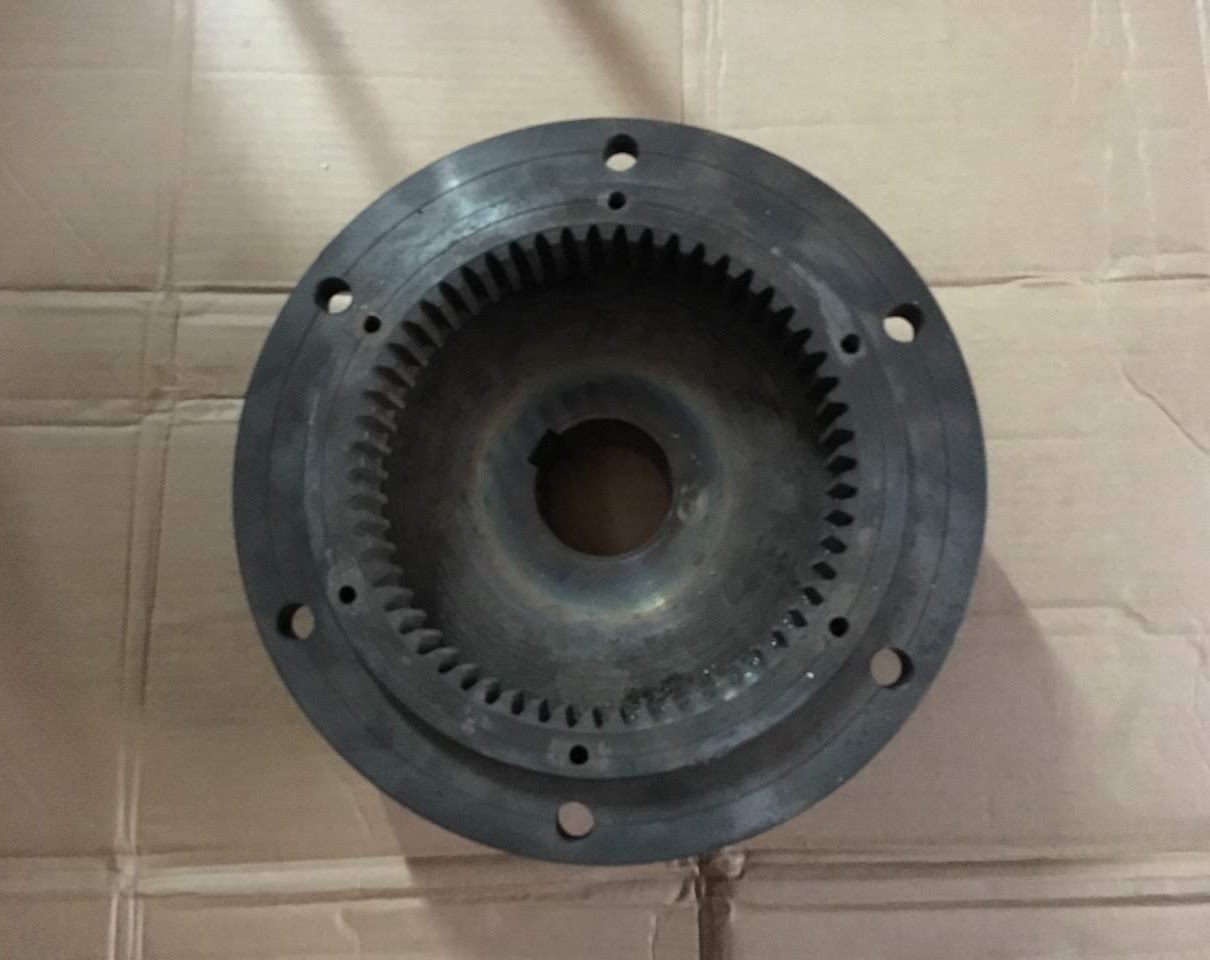

- Ступица зубчатая m=6, z=40
Передаёт вращение от редуктора на барабан. Модуль 6 — зубья крупные, подходят для тяжёлых режимов работы. 40 зубьев — стандартное количество для ККС‑10 и КК‑12.5. - Ступица зубчатая m=4, z=56
Вариант с другим передаточным отношением. Модуль 4 — зубья мельче, но их больше, что дает плавность хода. Применяется в некоторых модификациях кранов.
Преимущества наших деталей
- Прочные и износостойкие. Легированная сталь плюс закалка — зубья не изнашиваются.
- Встают на место без доработок. Вся геометрия — как в оригинале для ККС‑10 и КК‑12.5.
- Работают без рывков. Точный профиль зубьев обеспечивает равномерную намотку каната и отсутствие перекосов.
- Обслуживать просто. Ступица крепится на барабане болтами, её можно заменить без полной разборки узла.
Рекомендации по эксплуатации
- Периодически осматривайте зубья ступицы. Сколы, трещины, заметная выработка (зуб стал тоньше) — повод заменить деталь, не дожидаясь разрушения.
- Контролируйте, как канат ложится на барабан. Если он наматывается неровно или внавал, возможно, ступица уже дала люфт.
- Не превышайте номинальную грузоподъемность. Перегрузки убивают ступицы и барабаны в первую очередь.
- При замене ступицы проверьте состояние самого барабана (нет ли трещин на сварных швах или ободе).
Как заказать
Позвоните или оставьте заявку на сайте. Уточните модель крана (ККС‑10 или КК‑12.5) и нужную ступицу (m=6, z=40 или m=4, z=56). Если не уверены в параметрах — пришлите фото старой детали или её размеры (диаметр, модуль, число зубьев). Подберем и отправим по России в течение 3–7 рабочих дней. Для срочных случаев обсуждаем ускоренную доставку.
