Каток Ф190 мм устанавливается в грузовую тележку козловых кранов ККС-10 и КК-12.5. Во время работы он перемещается по направляющим, принимает часть нагрузки от тележки и помогает сохранить ровный ход механизма. Состояние дорожки катания влияет на плавность движения, уровень вибрации и нагрузку на ось, подшипник и другие сопряженные детали.
Диаметр дорожки катания составляет 190 мм, а посадочное отверстие под подшипник — 90 мм. В зависимости от исполнения на катке предусмотрено три или четыре отверстия для крепления крышки. Реборды и дорожка катания проходят закалку ТВЧ, которая повышает стойкость рабочих поверхностей к износу.
Назначение катка грузовой тележки
Каток работает в составе механизма перемещения грузовой тележки. При эксплуатации на него воздействуют вес узла, вибрации и динамические нагрузки, возникающие при начале движения, остановке и изменении направления.
Исправный каток должен свободно вращаться, сохранять правильное положение на направляющей и не создавать биения. При износе дорожки катания или повреждении реборд движение тележки может стать неровным, а нагрузка на подшипник, ось и соседние элементы увеличивается.
Особенности конструкции
Рабочая поверхность катка постоянно контактирует с направляющей, поэтому ее состояние особенно важно для нормальной работы грузовой тележки. Закалка ТВЧ реборд и дорожки катания позволяет упрочнить участки, на которые приходится основная нагрузка при движении.
Перед заменой рекомендуется проверить:
- • диаметр дорожки катания;
- • посадочный размер под подшипник;

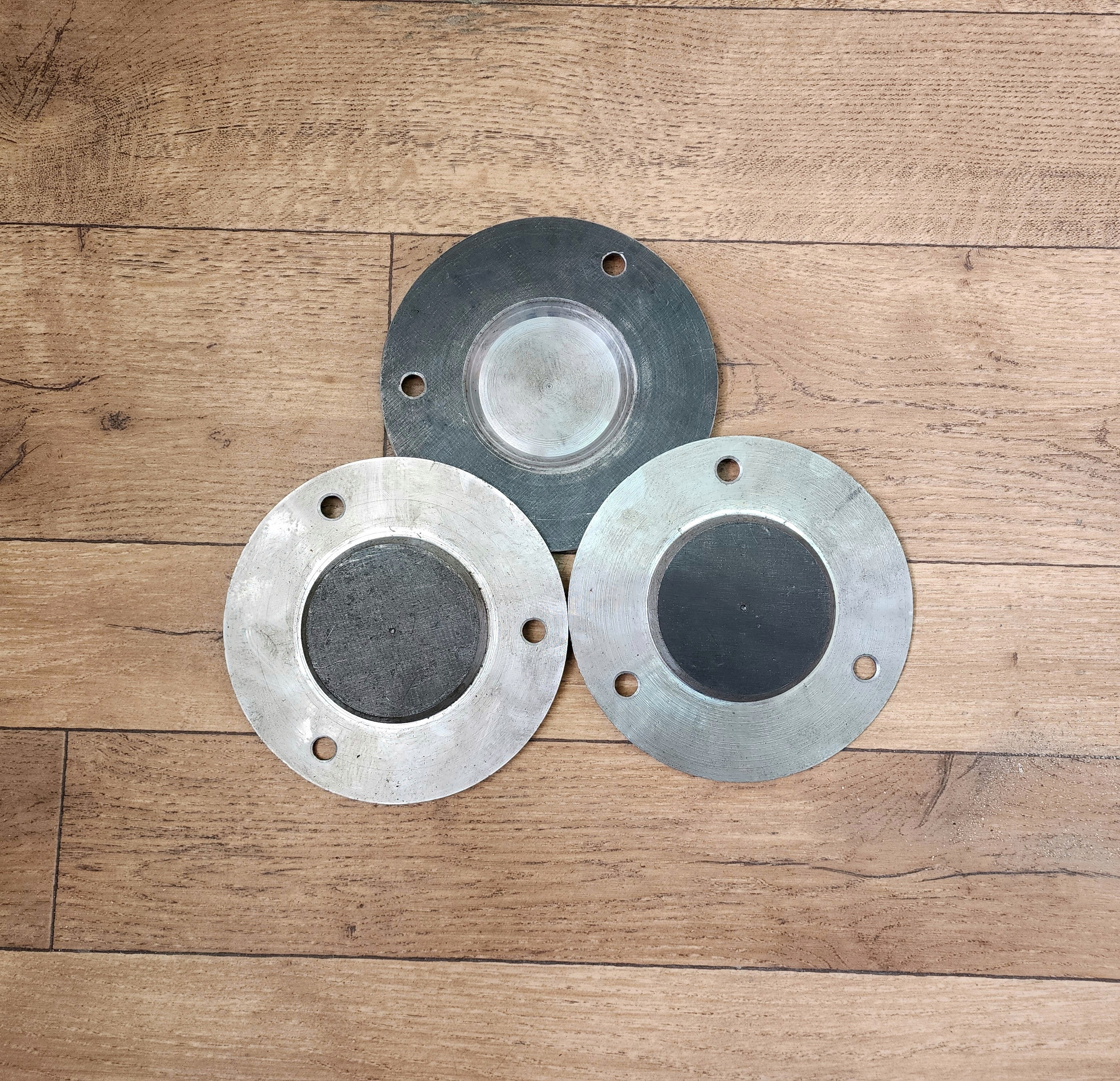

- • количество отверстий под крышку;
- • состояние оси и подшипникового узла;
- • форму и износ направляющих;
- • соответствие нового катка действующей тележке.
Если старая деталь имеет сильный износ, лучше приложить к заявке фотографии с нескольких сторон. По ним проще уточнить исполнение катка, расположение отверстий и особенности рабочих поверхностей.
Заказать каток Ф190 мм
Для подбора катка передайте размеры старой детали, чертеж или фотографии грузовой тележки. Специалисты сверят исполнение, уточнят совместимость с осью, подшипником и крышкой, а также подскажут сроки поставки.
Чтобы заказать каток Ф190 мм, оставьте заявку на сайте или свяжитесь с нами по телефону.
