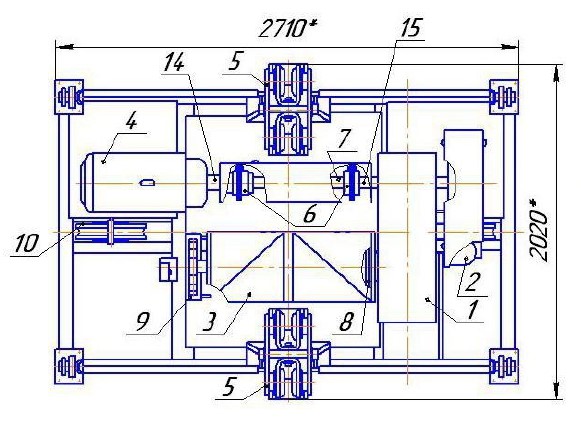

Механизм подъема груза кранов ККС-10, КК-12.5

Механизм подъёма груза представляет собой лебёдочную установку, обеспечивающую вертикальное перемещение и фиксацию груза. Износ или повреждение любых элементов этого узла чреваты неравномерным движением, заклиниванием или падением груза. В связи с этим к качеству деталей механизма подъема предъявляются повышенные требования.

Все комплектующие изготавливаются по заводской документации из легированных сталей с обязательной термообработкой. Это гарантирует отсутствие дефектов (трещин, сколов), устойчивость к абразивному износу и способность выдерживать штатные эксплуатационные нагрузки.

Грузовые элементы

Каретка кабельная (кабельный подвес) — держит кабель, который питает лебёдку. Не даёт ему перетираться и путаться при движении тележки.

Крюк 17А с гайкой (грузоподъёмность 10 тонн) — то, за что цепляют груз. Крюк должен свободно вращаться под нагрузкой, гайка — быть надежно зашплинтована. Трещины на крюке недопустимы.

Катки и комплектующие (грузовая тележка)

• Каток Ф190 мм (арт. КС.10.02.001)
• Ось катка
• Крышка катка Ф190
• Подшипник катка 60308

Катки — это колёсики, на которых тележка ездит по балкам. Если каток заклинит или разобьётся, тележка перекосится и застрянет.

Каретки тележек

• Каретка 2-х катковая (грузовая тележка)
• Каретка 4-х катковая (грузовая тележка)

Каретки — это рамы, в которые вставлены катки. Они распределяют нагрузку равномерно и не дают каткам разъезжаться в стороны. Чем тяжелее груз, тем больше катков нужно.

Барабаны и ступицы

• Ступица зубчатая m=6, z=40
• Ступица зубчатая m=4, z=56

Ступицы сидят на валу барабана и через зубья получают вращение от редуктора. Если зубья изношены, барабан крутится с рывками, канат ложится неровно.

Блоки канатные (шкивы)

• Блок с ручьём 360 мм / 420 мм (верхний блок, арт. 1852.5432-0)
• Блок с ручьём 200 мм / 230 мм (арт. КС.00.03.001)

Блоки направляют канат и не дают ему перекручиваться. Если ручей (канавка) блока износился, канат трется о края и быстро перетирается.

Рекомендации по эксплуатации

• При каждом осмотре проверяйте крюк, катки и подшипники на трещины и сколы. Если нашли — меняйте не откладывая.
• Не превышайте грузоподъемность крана (10 тонн). Перегруз убивает ступицы, барабаны и канаты.
• Смазывайте катки, подшипники и оси по регламенту. Сухое трение убивает детали за считанные смены.
• Проверяйте натяжение канатов и состояние ручьев блоков — от этого зависит, не соскочит ли канат с барабана.
