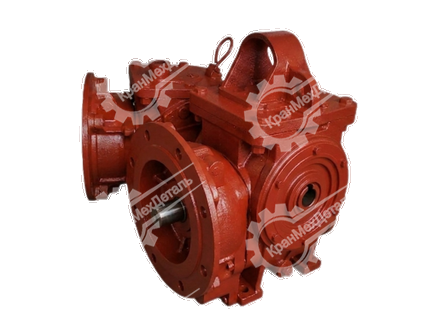

Редуктор ПК-6.3 для механизмов передвижения башенных кранов
Редуктор ПК-6.3 — это привод, который заставляет башенный кран ездить по рельсам. Он стоит на ходовых тележках У2260 и в стреловых механизмах. Задача простая: взять вращение от мотора, понизить обороты, увеличить силу и передать её на колёса, чтобы кран двигался ровно, без рывков.
Редуктор спроектирован для тяжёлой работы: частые старты, резкие торможения, движение назад-вперед, переменные нагрузки. Поэтому его и ставят на стройках и промышленных объектах.
Как устроен и почему так надежен
Конструкция двухступенчатая. Первая ступень — обычные цилиндрические шестерни, вторая — червячная пара особого типа (глобоидная). За счёт этого усилие передается плавно, ударные нагрузки гасятся.
Вот из каких узлов состоит привод:
• Электродвигатель (с установленной на валу шестерней).
• Переходной фланец (соединяет мотор с редуктором).
• Цилиндрическая пара — первое понижение оборотов.
• Глобоидная червячная передача — второе понижение, основное.
• Тормоз со шкивом и амортизатор для смягчения ударов.
Крутящий момент проходит так: мотор крутит маленькую шестерню, она вращает большую шестерню цилиндрической ступени. Та сидит на валу винта (червяка), винт вращается и передает усилие на зубчатое колесо второй ступени. С него усилие уходит на колёса крана.
Глобоидная передача — штука сильная. Она выдерживает больший крутящий момент, чем обычная червячная пара тех же габаритов.
Преимущества редуктора
• Терпит перегрузки при запуске — не ломается.
• Кран ездит плавно, не дёргается.
• Червячная пара живет долго, не изнашивается.
• Без проблем работает при движении назад-вперед.
• Все узлы упакованы компактно, места занимает немного.
• Устойчив к погодным условиям.
• Ресурс большой — часто менять не придётся.
• Обслуживать удобно - главное следить за маслом.
• Подходит к разным кранам — не надо искать спецверсию.
Технические параметры
| Параметр | Значение |
| Тип привода | Мотор-редуктор для передвижения |
| Марка | ПК-6.3 |
| Конструкция | Цилиндрическая + глобоидная червячная |
| Число ступеней | 2 |
| Мощность двигателя | от 4,2 до 6,3 кВт |
| Передаточные числа (на выбор) | 16, 20, 25, 30, 32, 40, 60 |
| Максимальный момент на выходе | до 3200 Н·м |
| Обороты на входе | до 1000 об/мин |
| КП | до 0,82 |
| Тормоз какой стоит | ТКТ-200/100 |
| Размеры (длина×ширина×высота) | 1440×520×660 мм |
| Вес | от 180 до 280 кг (зависит от исполнения) |
| Работает при температурах | от –60 до +40 °С |
Где применяется
• Ходовые тележки башенных кранов.
• Приводы подъема и изменения вылета стрелы.
• Механизмы передвижения на стройках и при монтаже.
• Ремонт и модернизация крановой техники.
Как эксплуатировать, чтобы не сломался
Режим работы — повторно-кратковременный. Редуктор ПК-6.3 допускает частые пуски, остановки и реверс. Работа на открытом воздухе предусмотрена.
Правила:
• Уровень масла проверять раз в месяц. При недостатке масла износ ускоряется.
• Цилиндрическую и глобоидную передачи осматривать. Сколы, трещины, износ зубьев — детали заменить.
• Тормоз должен срабатывать без задержек и заеданий. При нарушениях — ремонт.
• Изношенные детали заменять. Работа с ними снижает надёжность.
• Грузоподъемность крана не превышать. Перегрузка сокращает ресурс редуктора.
С какими кранами совместим
Редуктор ПК-6.3 работает на башенных кранах серий:
• КБ-308, КБ-309.
• КБ-401, КБ-403, КБ-404, КБ-405, КБ-408, КБ-572.
• На других моделях с похожими характеристиками.
Почему покупают именно эту модель
Редуктор ПК-6.3 широко применяется на строительных площадках благодаря своей надёжности и устойчивости к перегрузкам. Он сохраняет работоспособность при низких температурах, в условиях повышенной запыленности и при интенсивном режиме работы. Характеристики привода обеспечивают плавное перемещение крана и снижение динамических нагрузок на ходовую часть, что увеличивает межремонтный интервал всего механизма. По этим причинам модель давно зарекомендовала себя как практичный и долговечный вариант для башенных кранов.
