Механизм подъема груза

Механизм подъема — это лебёдка, которая поднимает и опускает груз. На башенных кранах КБ этот узел работает в жестком режиме: частые пуски, остановки, вибрации, перегрузки. Если внутри механизма износится шестерня, заклинит подшипник или лопнет тормозной шкив, груз может повиснуть или, что хуже, сорваться. Поэтому детали здесь должны быть проверенными и точно соответствовать чертежу.

Мы поставляем комплектующие для механизма подъема кранов КБ.

Балансир грузовой тележки

Деталь, которая равномерно распределяет нагрузку между подвесками грузовой тележки. Без балансира нагрузка ложится на стрелу крана неравномерно. Наши балансиры — цельнолистовые из стали Ст3  с контролем на трещины. Для кранов КБ-403, КБ-405 и других типоразмеры унифицированы. При заказе нужна модель крана.

Шкивы тормозные канатные

Тормозной шкив — та деталь, которую сжимают тормозные колодки при остановке. Он устанавливается на валу двигателя или редуктора. Материал — чугун СЧ20 или сталь 45. Рабочая поверхность термообработана до HRC 40…45. Биение шкива — не более 0,1 мм. Канатные шкивы (барабан и направляющие) — для каната d12…d20 мм. У них контролируется профиль ручья под канат.

Крюки с гайками

Крюк — деталь, которая непосредственно зацепляет груз. На кранах КБ ставят однорогие крюки кованые по ГОСТ 2105-87. Материал — сталь 20. Маркировка крюка (грузоподъёмность, номер партии) должна быть читаемой. В комплект входит гайка крюка (траверса) с упорным подшипником, который позволяет крюку вращаться под нагрузкой. Шплинтовка гайки обязательна.

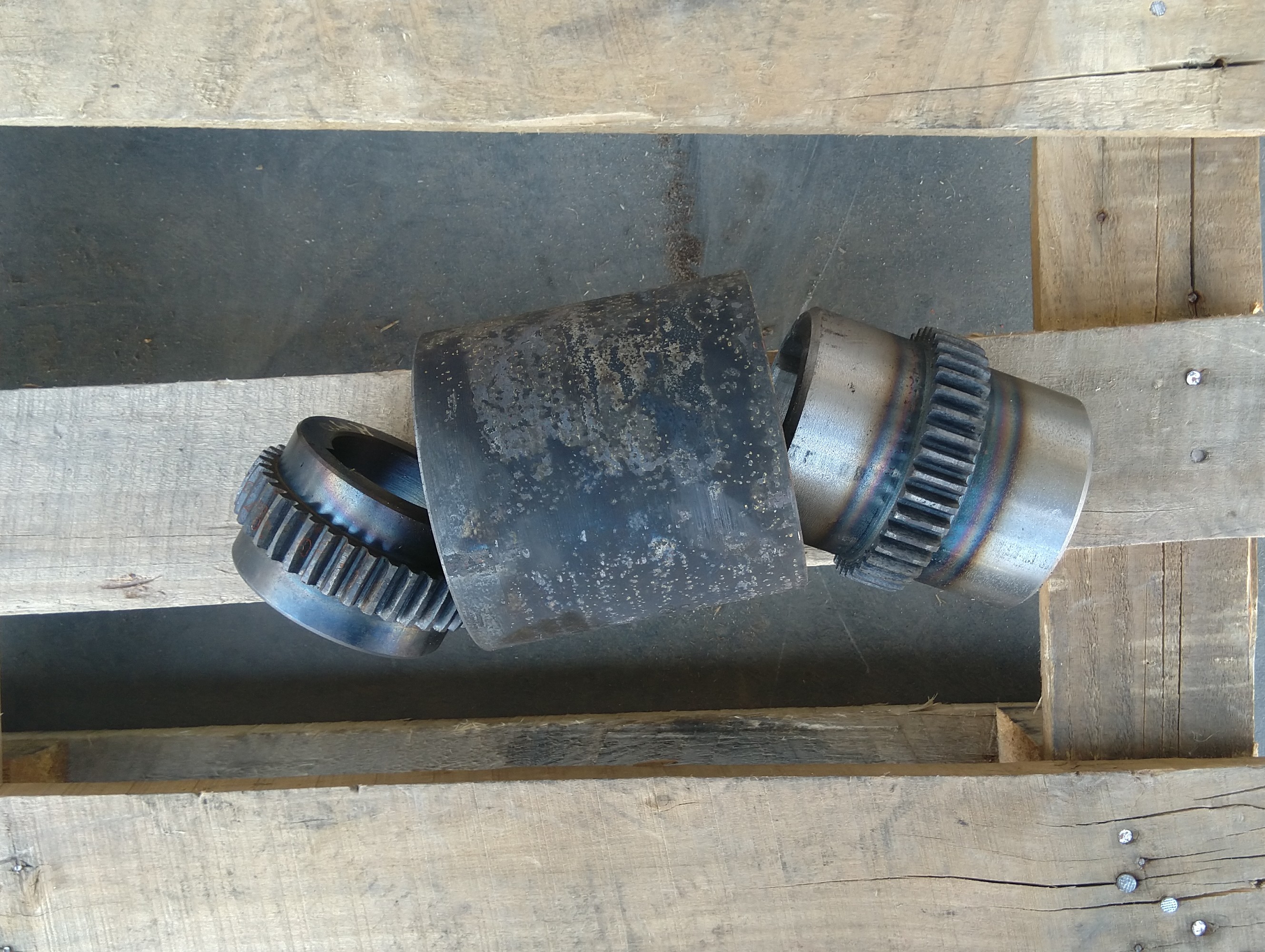

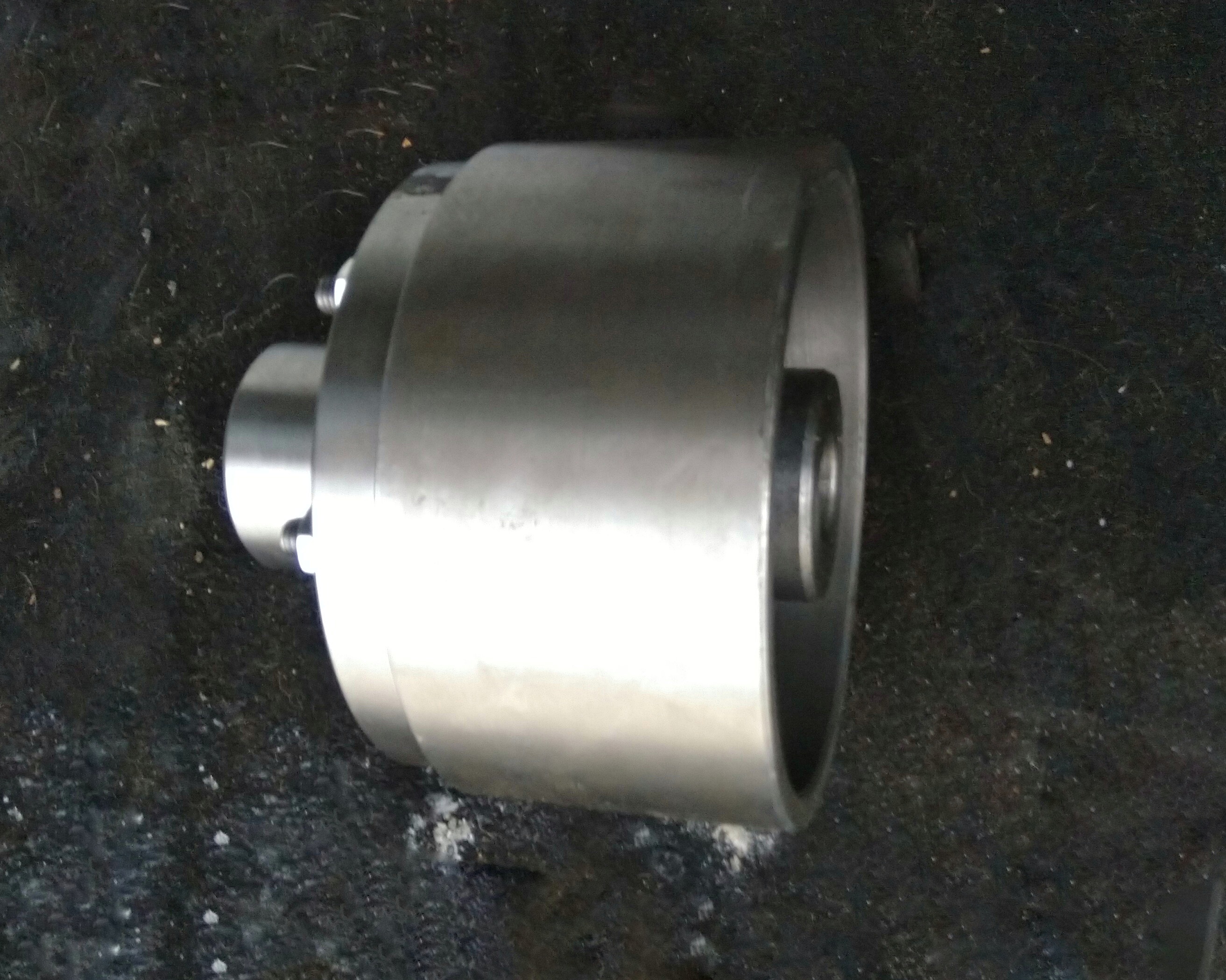

Муфты соединительные

Соединяют вал двигателя с редуктором или редуктор с барабаном. В основном — зубчатые или пальцевые муфты. Полумуфты проверяют на допуски посадки на вал (H7/k6) и состояние зубьев (износ не более 15% от толщины). Для кранов КБ есть муфты в сборе и отдельно полумуфты с резиновыми втулками.

Запасные части по отдельности и наборами

Можно купить одну деталь (лопнул, например, тормозной шкив). А можно взять ремкомплект на весь механизм подъема: подшипники, сальники, тормозные колодки, крюк в сборе. Второй вариант — при плановом ремонте — дешевле и надёжнее.

Как заказать запчасти для механизма подъема груза крана КБ

Укажите модель крана КБ (КБ-408 и т.д.). По возможности — чертежный номер детали. Если номер не известен, пришлите фото старой детали с обмерами. Подберем совместимую позицию.
