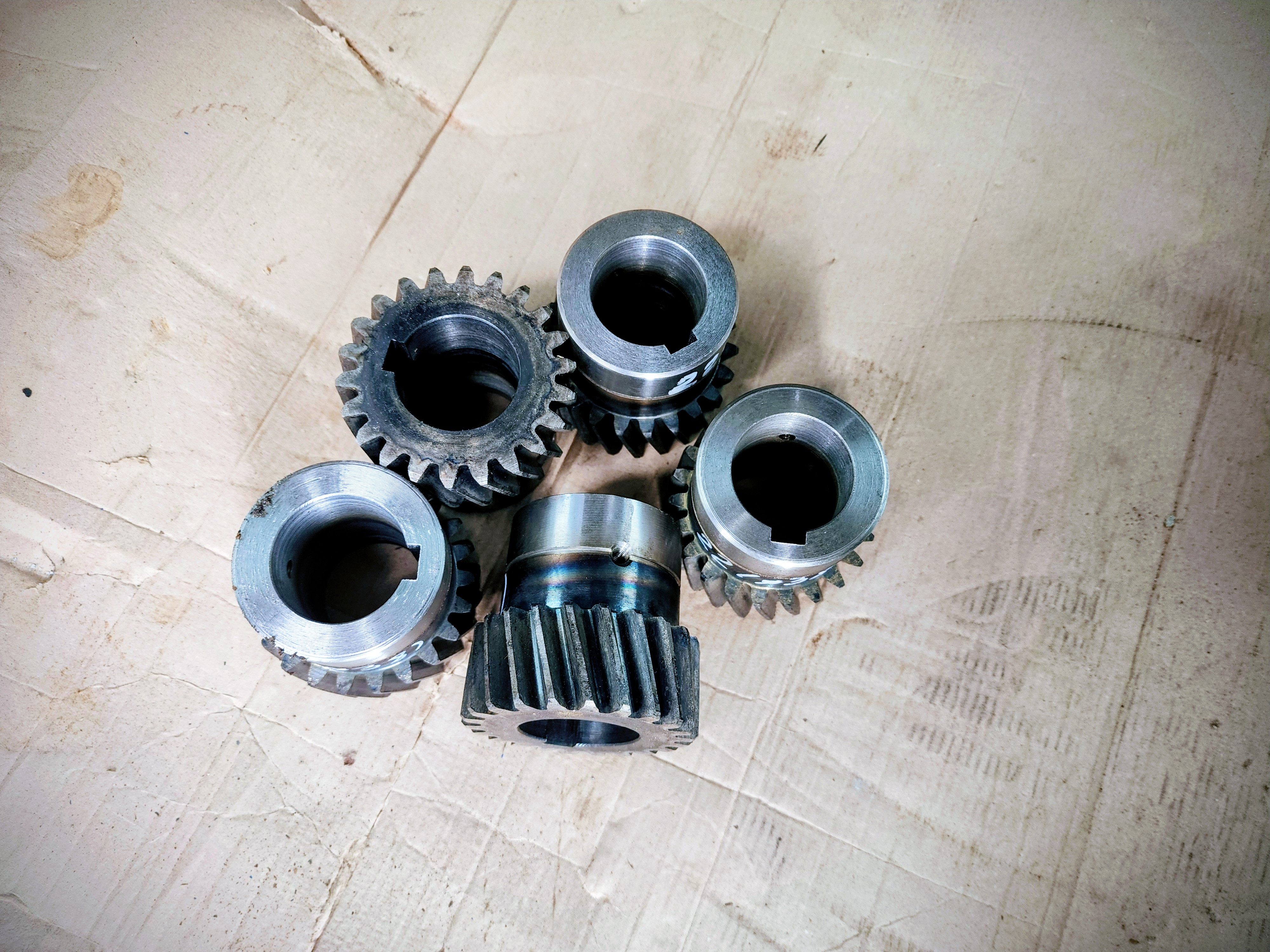

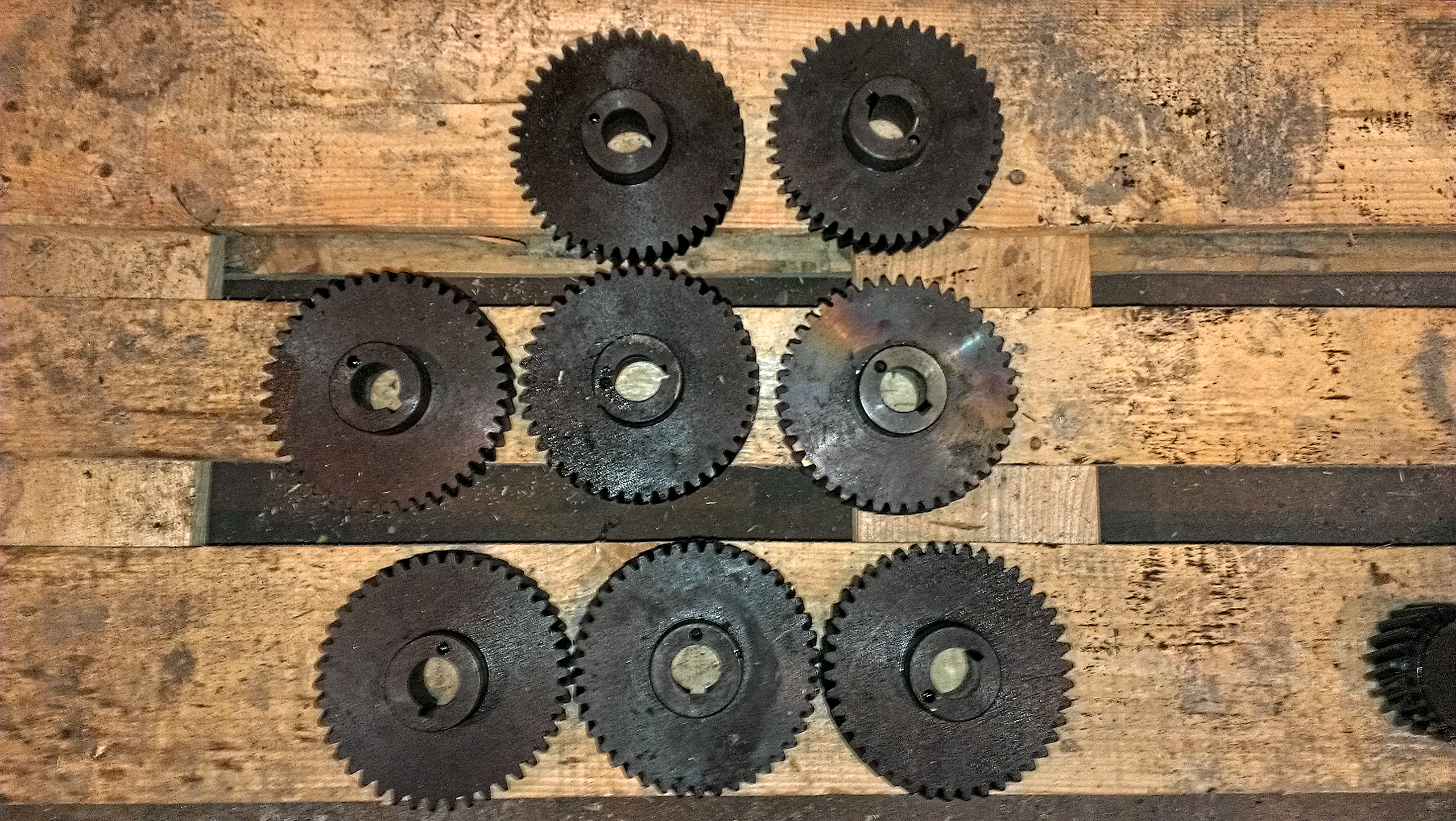

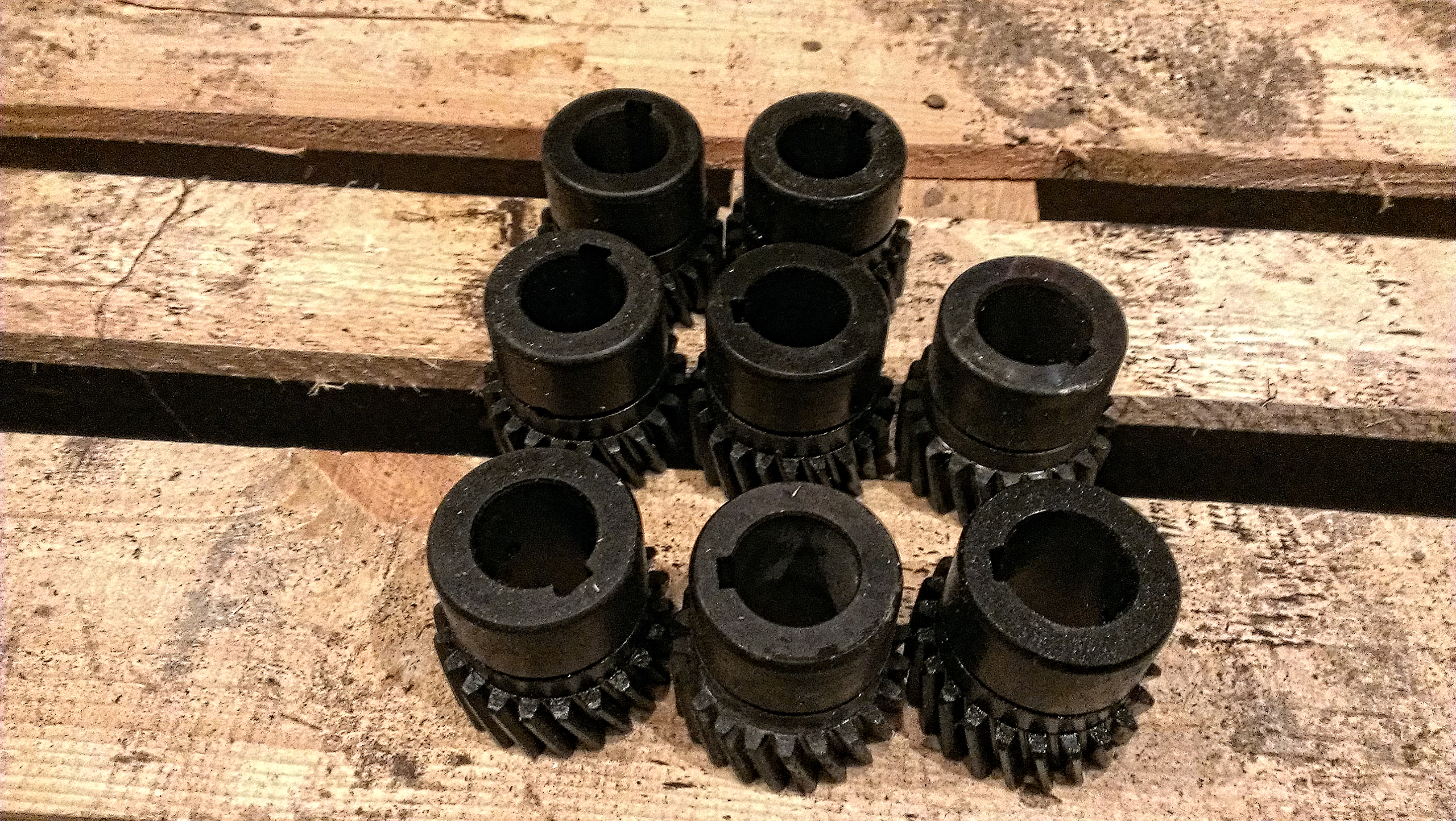

Редуктор ПК-6.3 относится к червячному типу, но в его кинематической схеме присутствуют также прямозубые цилиндрические передачи — на входе и на выходе. Шестерни, входящие в эти ступени, работают парами: одна шестерня вращает другую, и в сумме пара обеспечивает общее передаточное отношение редуктора.
Мы комплектуем пары для ПК-6.3 под разные передаточные числа. Это нужно, чтобы настроить скорость поворота. Передаточное число редуктора обычно указано на табличке, прибитой к корпусу. По нему и подбирают комплект.
Из чего делаем шестерни
Сталь — легированная, марок 40Х,. Это стандарт для нагруженных зубчатых передач. Термообработка — закалка токами высокой частоты. Твердость по поверхности зубьев — HRC 28…32 . Более мягкие шестерни быстро вырабатываются.
Что проверяем в каждой шестерне
Геометрию зубьев: правильность эвольвенты, шаг, радиальное и торцевое биение (не более 0,05 мм на диаметре). Шероховатость рабочих поверхностей — от Ra 1,6. Отсутствие трещин и сколов — контроль магнитопорошковым методом.
Что будет, если поставить неправильную пару
Шум, вибрация, нагрев редуктора. При несовпадении модуля или профиля зуба пятно контакта может быть точечным — и тогда пара быстро износится. А заодно и подшипники. Поэтому точность подбора здесь критична.
Заказ комплектов шестерен для редуктора ПК-6.3
Назовите передаточное число редуктора ПК-6.3. Если не знаете его — измерьте старые шестерни и пришлите цифры. Подберем комплект, который будет работать штатно, без перегрева и лишнего шума.
