Устройство кабины управления башенного крана

Кабина управления башенного крана является основным рабочим местом машиниста. Из нее он управляет подъемом груза, вращением поворотной части, изменением вылета и движением тележки вдоль стрелы. На башенных кранах рельсового типа из кабины также контролируется передвижение всей машины.   Кабина располагается в верхней части конструкции, чтобы оператор мог наблюдать за стрелой, крюком и рабочей площадкой. Внутри находятся органы управления, приборы контроля, сигнализация и элементы системы безопасности. Поэтому исправность кабины напрямую связана с точностью и безопасностью работы всего крана.   Из чего состоит кабина управления крана Конструкция зависит от модели и года выпуска оборудования, но основные элементы большинства кабин схожи.

В состав входят:

• металлический каркас и наружная обшивка;
• остекление;
• дверь и средства доступа;
• кресло машиниста;
• командоконтроллеры, рычаги или джойстики;
• кнопки и переключатели;
• приборы и сигнальные лампы;
• устройства аварийного отключения;
• освещение;
• отопление и вентиляция;
• электрическая проводка.

Сама кабина управления крана не приводит механизмы в движение. Она служит пунктом, из которого команды машиниста передаются через электрическую систему к электродвигателям, лебедкам, тормозам и другим исполнительным узлам.

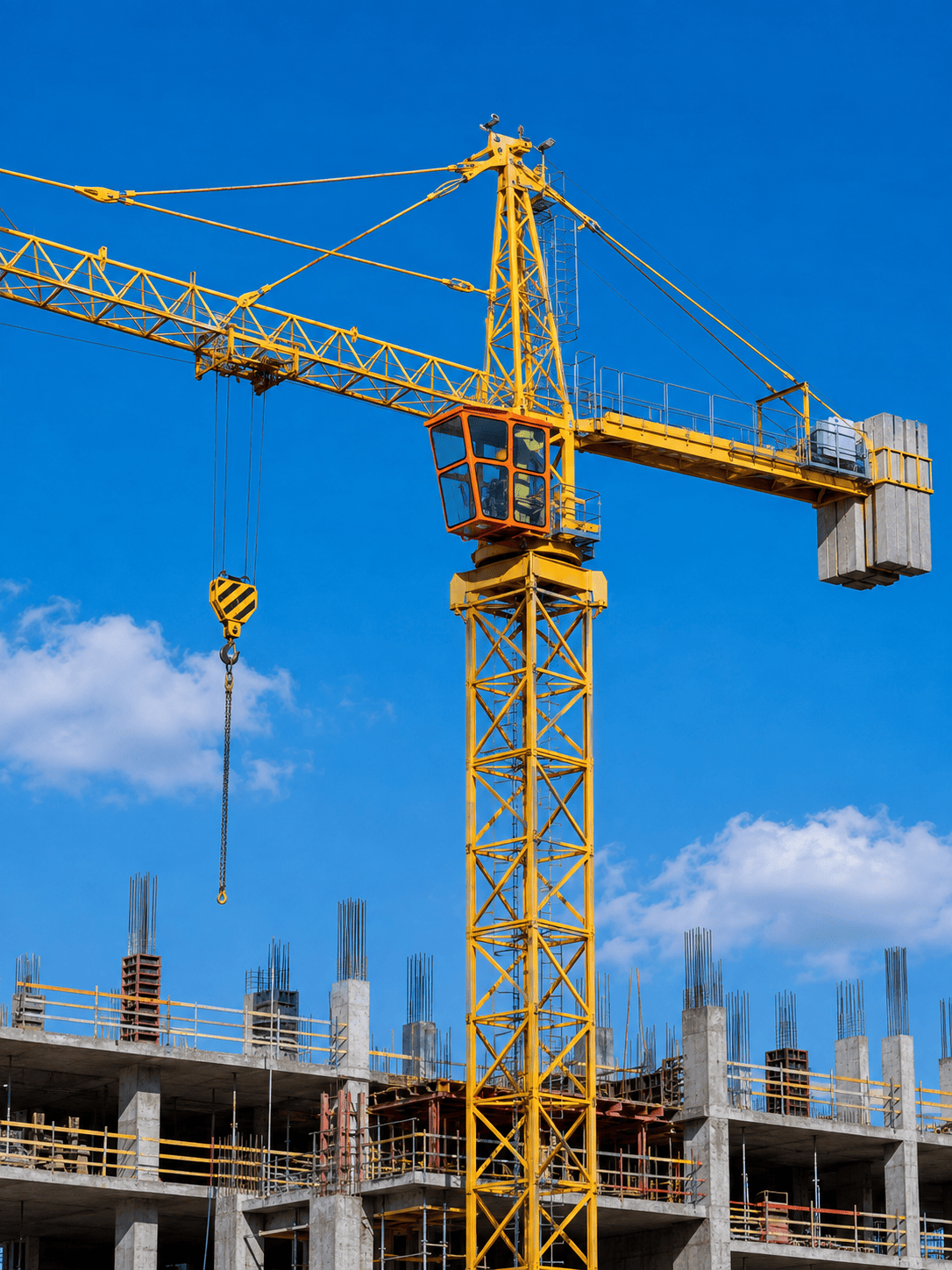

Где располагается кабина башенного крана

Кабину обычно устанавливают возле верхней части башни, рядом с корневой зоной стрелы. Такое положение обеспечивает наиболее удобный обзор рабочей территории.

Если башенный кран имеет поворотную башню, кабина вращается вместе с ней и стрелой. На кранах с неповоротной башней рабочее место может располагаться на верхней поворотной части.

Большое значение имеет остекление. Передние и боковые поверхности делают максимально открытыми, а на некоторых моделях прозрачная зона продолжается вниз. Это необходимо потому, что машинист часто наблюдает за грузом, находящимся значительно ниже уровня кабины.

Однако полностью исключить закрытые зоны невозможно. Если груз оказывается за стеной здания или другой конструкцией, оператор взаимодействует со стропальщиком по установленным сигналам или с помощью радиосвязи.

Как устроено рабочее место машиниста

Центральным элементом рабочего места является кресло. Основные органы управления располагаются рядом с ним, чтобы машинист мог управлять несколькими движениями, не теряя из виду груз.

На башенных кранах старых поколений широко применяются отдельные командоконтроллеры. На более современных моделях их функции могут быть объединены на джойстиках.

Из кабины обычно контролируются четыре основных движения:

На кранах с подъемной стрелой вылет изменяется не перемещением тележки, а изменением положения самой стрелы.

Для точной работы важно, чтобы органы управления перемещались свободно и предсказуемо реагировали на действия машиниста. Особенно это заметно при установке груза в заданное положение, когда требуется небольшая скорость движения.

Как команды из кабины передаются механизмам

Работа происходит через электрическую систему управления. Машинист воздействует на командоконтроллер, кнопку или джойстик, после чего сигнал поступает к аппаратуре соответствующего электропривода.

Общую схему можно представить так:

машинист → орган управления → электрическая система → привод → механизм башенного крана.

Например, при команде на подъем включается привод грузовой лебедки. Барабан начинает вращаться, грузовой канат перемещается и поднимает крюковую подвеску.

Электродвигатель запускает привод поворота, а редуктор передает созданный крутящий момент на опорно-поворотное устройство. В результате стрела и поворотная часть крана занимают новое положение.

Поэтому неправильная реакция крана на движение рычага не всегда означает неисправность оборудования внутри кабины. Причина может находиться в контакторе, проводке, электродвигателе, тормозе, конечном выключателе или другом элементе электрической цепи.

Как контролируется работа крана

Кроме органов управления в кабине находятся приборы и сигнальные устройства. Они дают машинисту информацию о состоянии оборудования и помогают контролировать параметры, которые невозможно точно определить визуально.

В зависимости от оснащения могут отображаться:

• состояние электропитания;
• включение механизмов;
• нагрузка;
• вылет;
• положение рабочих узлов;
• срабатывание ограничителей;
• предупреждения о неисправностях.

На старых кранах для этого используются отдельные приборы и сигнальные лампы. Современный башенный кран может оснащаться дисплеем, на который выводится сразу несколько параметров.

Приборы дополняют визуальный контроль, но не заменяют его. Машинист по-прежнему должен следить за движением крюка, стрелы, тележки и самого груза.

Как работает система безопасности

Кабина связана с ограничителями и защитными устройствами башенного крана. Их задача — не допустить движения механизма за пределы, предусмотренные конструкцией.

Например, при достижении крайнего положения крюка или грузовой тележки ограничитель прекращает дальнейшее движение в опасном направлении. Другие устройства контролируют параметры нагрузки.

Особенно важна связь нагрузки с вылетом. Чем дальше груз перемещается от башни, тем больший момент он создает. Поэтому одинаковая масса может быть допустима возле башни и недопустима у конца стрелы.

При достижении установленного предела система подает соответствующий сигнал или ограничивает дальнейшее движение.

В кабине также предусматриваются средства аварийного прекращения работы. Неисправность таких устройств считается более серьезной проблемой, чем обычная поломка кнопки или лампы, поскольку непосредственно затрагивает безопасность управления.

Как управляется поворот и грузовая тележка

Поворот крана машинист задает отдельным органом управления. Электродвигатель запускает поворотный механизм, а редуктор передает усилие на поворотную часть.

При работе важно избегать слишком резкого разгона и остановки. Большая масса конструкции создает инерцию, а подвешенный груз начинает раскачиваться. Дополнительно возрастают нагрузки на редуктор, тормоз и другие детали механизма.

Похожий принцип используется при перемещении грузовой тележки. Тележечная лебедка натягивает канат и передвигает тележку вдоль стрелы. При движении к ее концу вылет увеличивается, при возвращении к башне — уменьшается.

Резкая остановка тележки также вызывает раскачивание груза. Поэтому точность органов управления особенно важна при большой высоте подъема и значительной длине грузового каната.

Для чего нужны связь и звуковая сигнализация

Машинист не всегда может видеть всю траекторию груза. Особенно часто закрытые зоны появляются при строительстве многоэтажных зданий, когда часть площадки находится с противоположной стороны сооружения.

Для взаимодействия со стропальщиком применяются установленные сигналы и радиосвязь. Звуковой сигнал башенного крана используется для предупреждения людей, находящихся в рабочей зоне.

Сигнализация есть и непосредственно внутри кабины. Она сообщает о срабатывании ограничителей, неисправности оборудования или достижении определенного режима работы.

Таким образом, связь является полноценной частью системы управления, а не просто дополнительным оборудованием рабочего места.

Отопление, вентиляция и обзор

Башенный кран работает на открытой площадке, а кабина расположена на значительной высоте, где воздействие ветра особенно заметно. Поэтому в ней предусматривают отопление и вентиляцию, а на современном оборудовании может использоваться кондиционер.

Эти системы влияют и на обзорность. При низкой температуре стекла могут запотевать или покрываться льдом, поэтому важно поддерживать нормальный микроклимат и исправность систем обдува.

Стекла и стеклоочистители также требуют регулярного контроля. Загрязнение переднего или нижнего остекления заметно ограничивает видимость рабочей площадки.

Какие неисправности встречаются в кабине

Большая часть неисправностей относится к органам управления, электрической части или оборудованию рабочего места.

Признаками проблемы могут быть:

• заедание командоконтроллера или джойстика;
• задержка реакции механизма на команду;
• неисправность кнопок и переключателей;
• неработающие сигнальные лампы;
• нестабильные показания приборов;
• отсутствие звукового сигнала;
• повреждение проводки;
• неисправность отопления или вентиляции;
• повреждение остекления;
• неисправность стеклоочистителя.

Если механизм неправильно реагирует на положение рычага, проверять только пульт управления недостаточно. Диагностика должна охватывать всю цепь от командоконтроллера до электропривода и исполнительного механизма.

Перед началом работы также проверяют обзор, сигнализацию, связь и состояние органов управления. В зоне рычагов и педалей не должно находиться предметов, способных помешать их свободному движению.

Как устроена кабина управления крана в целом

Кабина управления крана объединяет рабочее место машиниста, органы управления, приборы контроля и средства безопасности. Через нее оператор управляет грузовой лебедкой, механизмом поворота, грузовой тележкой и другими узлами, которыми оснащен конкретный башенный кран.

Работа кабины тесно связана с электрооборудованием всей машины. Команда, заданная машинистом, проходит через электрическую систему к приводу, а приборы и ограничители передают информацию в обратном направлении.

Поэтому при обслуживании важно проверять не только кресло, стекла и командоконтроллеры. Кабину рассматривают вместе с проводкой, аппаратурой управления, сигнализацией и защитными устройствами. Исправность всей этой системы определяет, насколько точно машинист сможет контролировать движения башенного крана.
